Энергетическая цепочка аварии в Киеве: как удары по ТЭЦ-5 вызвали отключения в центральных районах

Правобережная часть Киева — Печерский, Голосеевский и Шевченковский районы — запитывается от Киевской ТЭЦ-5 через узел КРУЭ-330 кВ, с понижением до 110 кВ и дальнейшей подачей на подстанции:

• «Голосеево»,

• «Лыбедская / Центральная»,

• «Кловская / Печерская».

Резервные перетоки обеспечиваются линиями 110 кВ через узлы «Выдубичи», «Залютино» и частично — перемычками от ТЭЦ-6. В нормальном режиме схема имеет конфигурацию N-1, то есть выдерживает потерю одного элемента без отключения потребителей. После недавних повреждений — режим N-1-1, то есть при повторной потере линия или трансформатор уже выводят целый район в тень.

Как мы ранее сообщали, по Киевской ТЭЦ-5 было нанесено два удара ракетами «Искандер-М» и один — «Искандер-К», в результате чего:

• уничтожены два автотрансформатора ТДЦ-250000/330 блоков № 3–4;

• поражена секция КРУЭ-330 кВ (разгерметизация камер SF, отказ встроенных выключателей ВГТ-330, блокировка систем АПВ/РЗА);

• повреждены токоведущие шины, упала секция фазы «B»;

• энергоблоки № 3 и № 4 (по 150 МВт) выведены из работы, собственные нужды станции запитаны от временных дизель-генераторов.

Кроме того, по ТЭЦ-6 также фиксировались повреждения, что сократило оперативный резерв столицы. Параллельно удары по гидрокаскаду Днепра(Кременчугская, Среднеднепровская, Днепровская ГЭС) вывели часть трансформаторов 150–330 кВ, что ослабило реактивную поддержку магистралей и снизило «жёсткость» столичного энергопояса.

Хотя прямые поражения по объектам ТЭЦ-5, ТЭЦ-6 и гидроузлам Днепровского каскада пришлись на ночь с 9 на 10 октября, их последствия проявились не сразу.

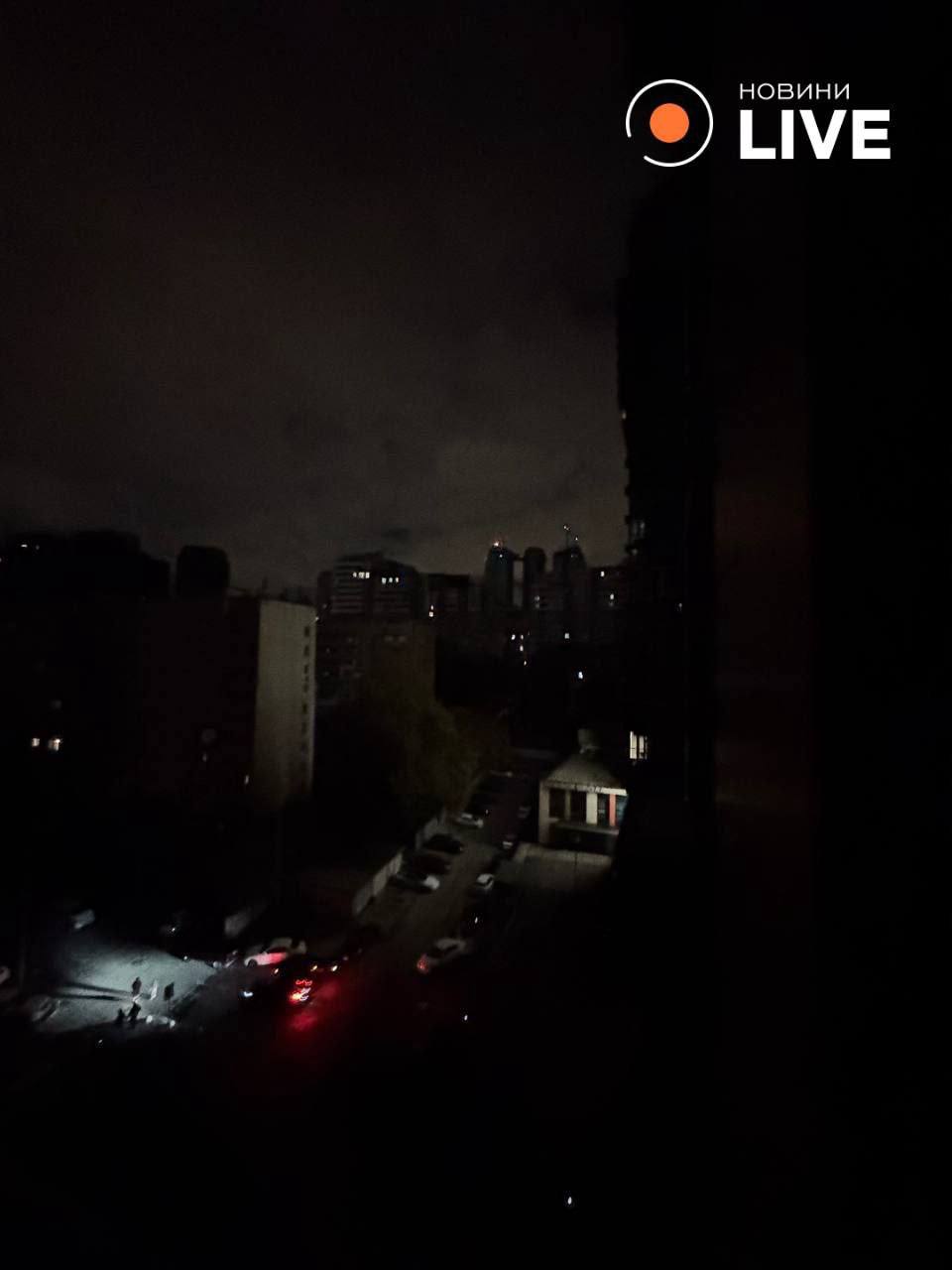

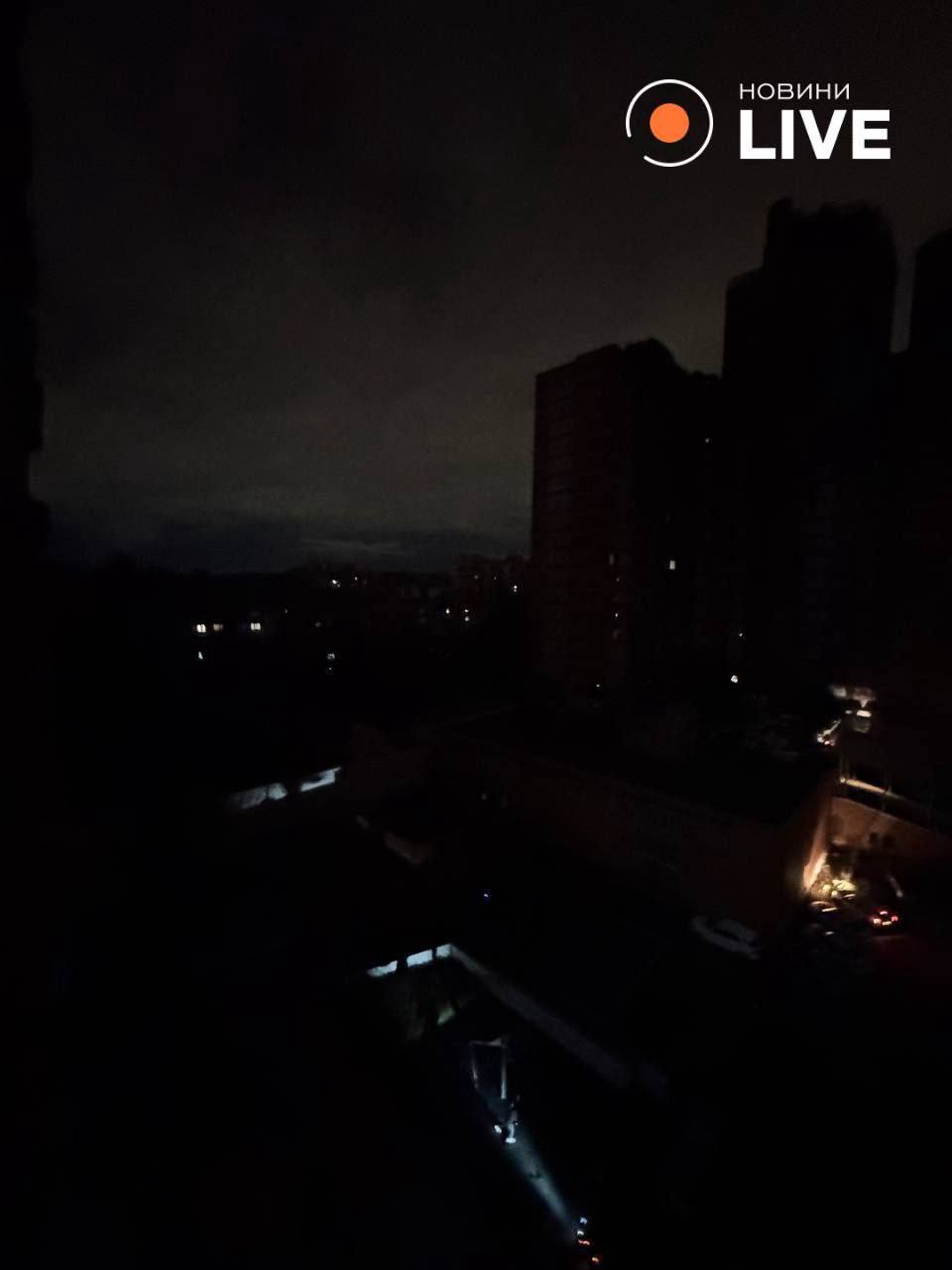

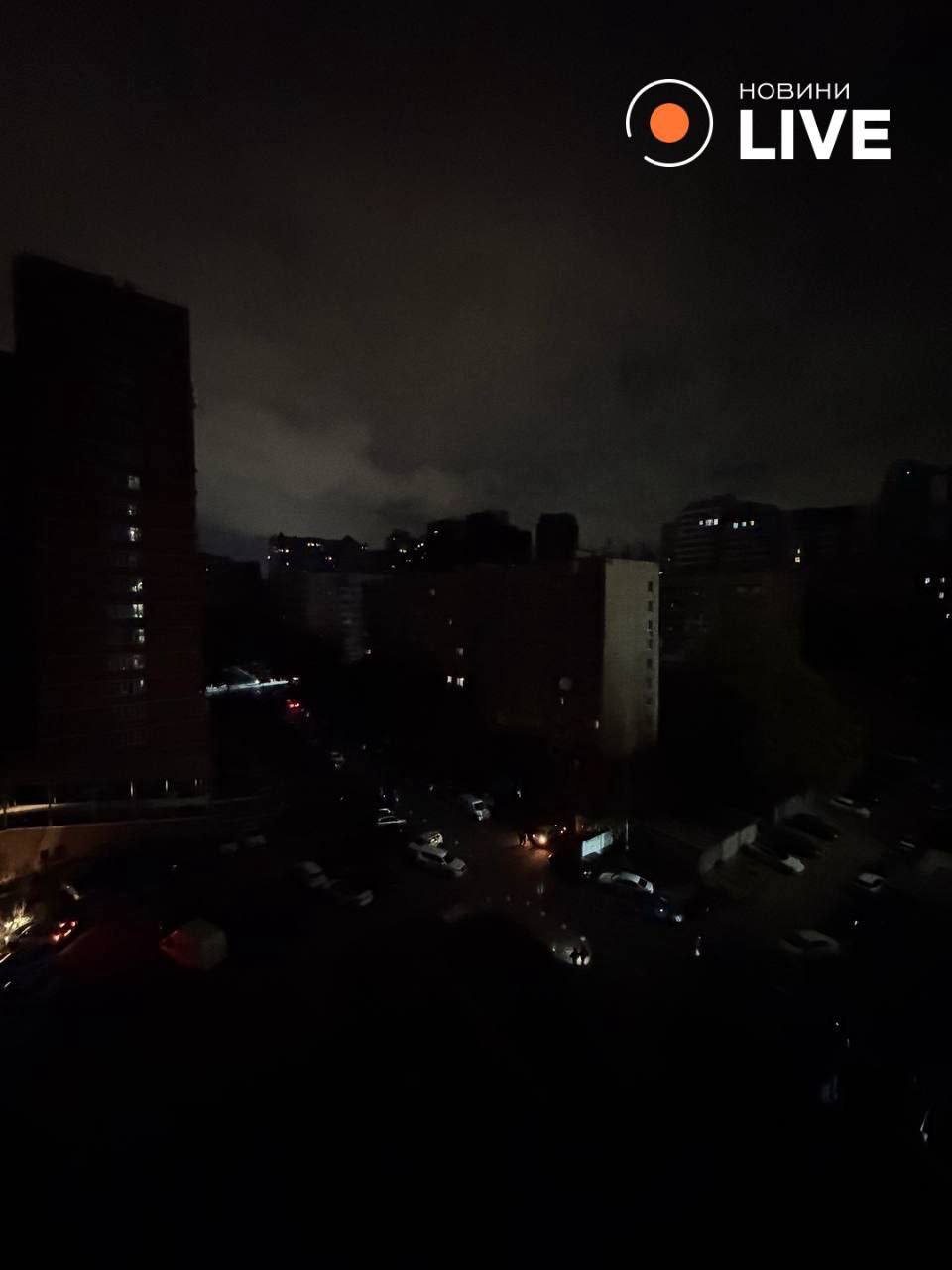

Повреждения узлов выдачи мощности и деградация магистральных линий 330/110 кВ постепенно накапливали перегрузку в системе. К 14 октября, когда Киев вошёл в пик потребления, ослабленная схема перешла в аварийный режим N-1-1. Часть нагрузки районов Печерск–Голосеево питалась по 110-кВ обходам, а токи по фидерам ТЭЦ-5 — Голосеево и Центральная — Лыбедская — Кловская выросли до предельных значений.

Дальнейшее развитие выглядело типично для слабосвязанной сети:

1. На одном из 110-кВ фидеров (вероятно, ТЭЦ-5 — Голосеево) возникла перегрузка или недонапряжение, после чего сработала защита.

2. Из-за блокировки АПВ на КРУЭ-330 кВ (разгерметизация SF) линия не была автоматически восстановлена.

3. Это привело к цепной потере напряжения по плечам:

• Печерский район — через узлы Кловская / Сапёрное поле;

• Голосеевский — по прямому плечу от ТЭЦ-5;

• Шевченковский — через перемычки Центральная / Лыбедская.

4. На фоне ослабленного каскада 330 кВ реактивная компенсация провалилась — жёсткость сети упала, напряжение просело на 10–25 %, автоматика городских систем отработала аварийным отключением.

Почему резервы не сработали

• ТЭЦ-6 уже ограничена в мощности и не может компенсировать потерю ТЭЦ-5.

• Каскад ГЭС на Днепре даёт ослабленный вар-резерв — регуляторы напряжения по 110 кВ работают «в потолок».

• КРУЭ-330 ТЭЦ-5 остаётся частично «слепым»: газовые блокировки SF не позволяют включить перемычки и перераспределить потоки.

Таким образом, формально авария прошла «по ВЛ-110 кВ», но по сути — это вторичная реакция системы на поражение узла 330 кВ ТЭЦ-5 и деградацию резервных цепей.

Для восстановления питания «Киевэнерго» и НЭК «Укрэнерго» выполняют:

• перекладку нагрузки переключениями 110 кВ (вводы через «Выдубичи», «Центральную», «Залютино»);

• включение дополнительных КРМ/БСК на городских ГПП для подпора напряжения;

• перераспределение нагрузки: часть Печерска — на «Выдубичи/Киевская-330», часть Голосеева — на плечо ТЭЦ-6;

• попытку запуска одного из 150-МВт блоков ТЭЦ-5 в ограниченном режиме — для стабилизации частоты и подачи реактивной мощности.

Таким образом, «авария на высоковольтных линиях», о которой сообщил ДТЭК, — не локальный инцидент, а системное последствие поражения узла ТЭЦ-5, утраты резервов ТЭЦ-6 и деградации магистрального остова 330 кВ после ударов по каскаду ГЭС.
